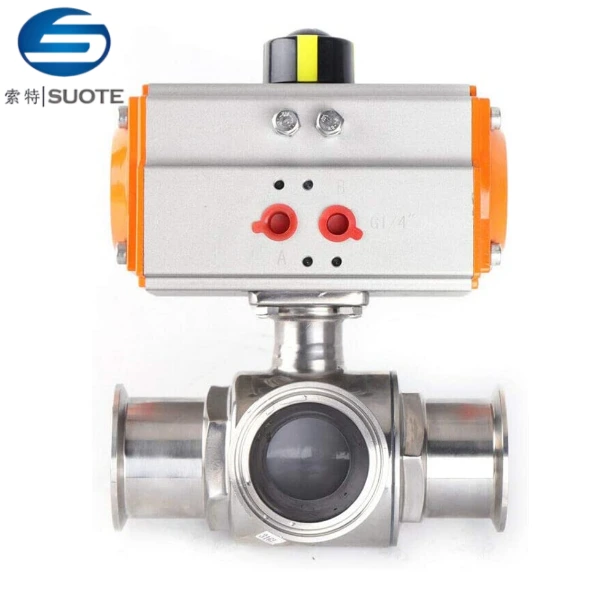

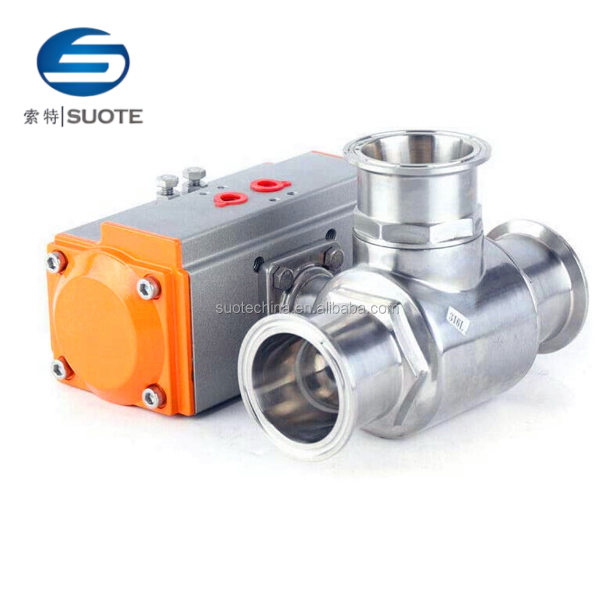

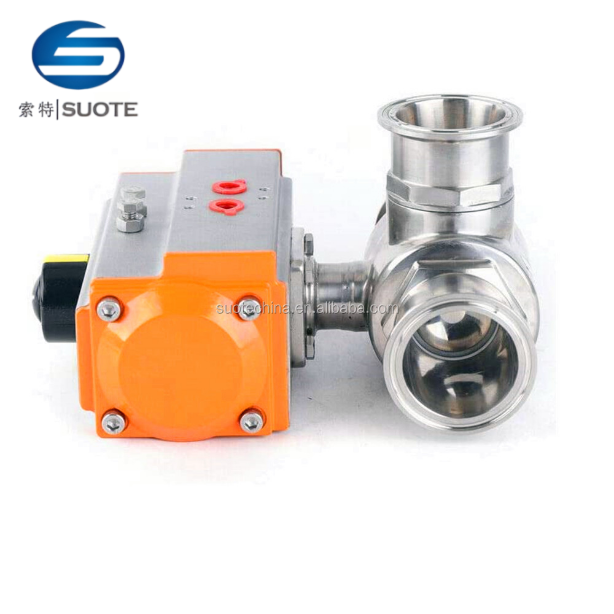

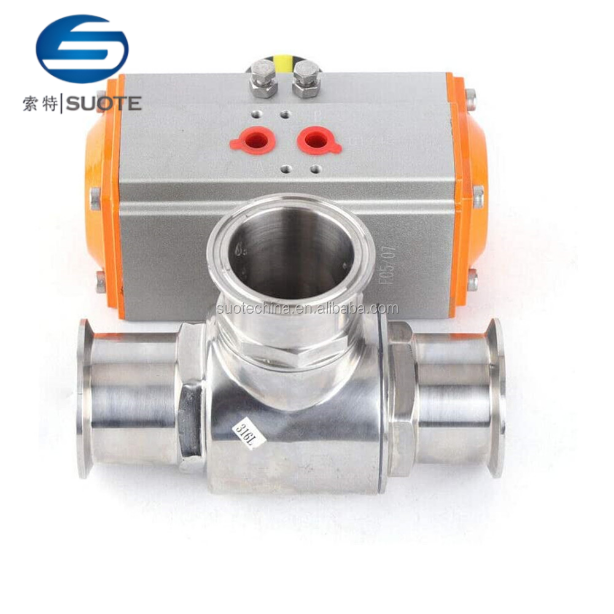

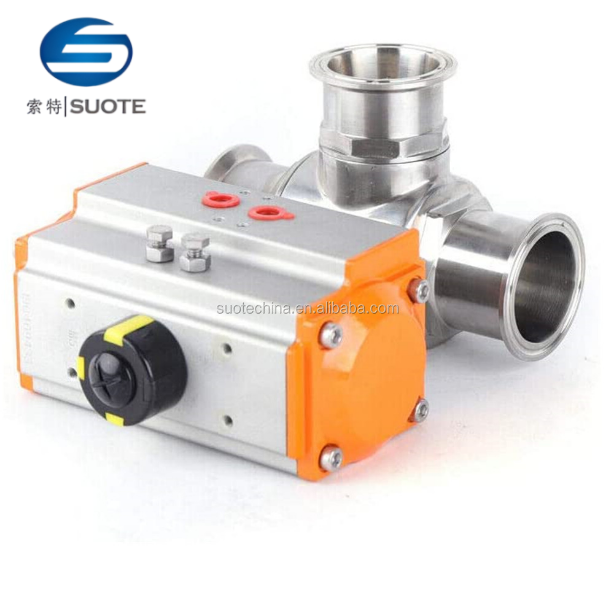

Actuador de válvula de bola neumática Acero inoxidable 316L de grado alimenticio Sanitario Puerto T de 3 vías Válvula de bola accionada neumática de triple abrazadera Sellado de PTFE (diámetro de puerto de 2 pulgadas, acero inoxidable 316L)
Especificaciones de válvulas y accesorios sanitarios.:
Material: acero inoxidable SUS 316L.
Tamaño del puerto: 2"/φ50milímetro
Material de sellado: PTFE
Conexión: sujeción
Acabado de la superficie: <0.4μmetro
Temperatura aplicable: -10 ℃ ~ 120 ℃ (14°F~248°F)
Presión de trabajo: 0-1,6 MPa/232PSI
Medio aplicable: agua, aceite
Operación: Neumática
Tamaño del paquete: 25 cm x 21 cm x 15 cm (10'' x 8'' x 6'')
Peso de envío: 4,8 kg/10 libras
valvulas y accesorios sanitarios
Válvula de bola accionada por triple abrazadera de acero inoxidable de tres piezas para un control preciso del flujo del proceso.
Controle el flujo de sus líneas de proceso con mayor precisión con esta válvula de bola accionada. Conéctese a líneas de proceso sanitario existentes con conexiones de abrazadera Tri-Clover.
【APLICACIÓN AMPLIA】 Esta válvula de bola neumática de tres abrazaderas tipo T sanitaria de tres vías de acero inoxidable 316L es adecuada para sistemas de tuberías de acero inoxidable, adecuada para alimentos, cerveza, lácteos, cervecería, drenaje de la industria química y otras industrias.
* 【PARÁMETROS PRINCIPALES 1】Material: Acero inoxidable SUS 316L, Operación: Neumática, Tamaño del puerto: 2"/Φ50mm, Material de sellado: PTFE, Conexión: sujeción, Acabado de la superficie: <0,4 µm.
* 【PARÁMETROS PRINCIPALES 2】Temperatura aplicable: -10 ℃ ~ 120 ℃ (14 ° F ~ 248 ° F), Presión de trabajo: 0-1,6 MPa/232 PSI, Medio aplicable: agua, aceite,
Tamaño del paquete: 25 cm x 21 cm x 15 cm (10'' x 8'' x 6''), Peso de envío: 4,8 kg/10 lb.
* 【VÁLVULA DE BOLA PROFESIONAL】Válvula de bola y bola con dispositivo antiestático. Sin aceite, sin inspección puntual, resistente al agua y al óxido, y puede reducir la interferencia electromagnética. Buena resistencia a la corrosión y larga vida.
* 【DISEÑO AMIGABLE PARA EL USUARIO】 La válvula presenta doble límite, protección contra sobrecalentamiento y sobrecarga (opcional). Diseño a prueba de explosiones del vástago de la válvula de bola, diseño de protección contra incendios.
Color:Diámetro del puerto de 2 pulgadas, acero inoxidable 316L
Números de pieza de válvula de bola Tri-Clamp accionada de tres piezas & Dimensiones
Instrucciones de montaje de la válvula de bola Manual de funcionamiento de la válvula de bola:
* Requiere 80 PSI de aire para accionar la válvula.
* El actuador se vende por separado para actualizar válvulas existentes en el campo.
* Indicador de posición en la parte superior del actuador
* Disponible en accionamiento "Normalmente abierto", "Normalmente cerrado" y "Doble acción".
* Kits de actuación disponibles: incluye todos los elementos para accionar una válvula-actuador, soporte, adaptador y accesorios de conexión existentes.
* Almohadilla de montaje estándar ISO 5211
* Flujo sin restricciones (flujo total) en posición abierta
Número de pieza | Tamaño | "A" | "B" | "C" | *"D" | "E" |
BLV2C-.50-NC | 1/2" | 3.5 | 6.62 | 2.45 | 4.72 | 7.66 |
BLV2C-.75-NC | 3/4" | 3.98 | 6.81 | 2.45 | 4.72 | 7.66 |
BLV2C-1-NC | 1" | 4.49 | 6.82 | 3.21 | 5.68 | 7.66 |
BLV2C-1.5-NC | 1-1/2" | 5.51 | 8.53 | 3.74 | 5.87 | 8.09 |
BLV2C-2-NC | 2" | 6.14 | 8.83 | 3.74 | 5.87 | 8.09 |
BLV2C-2.5-NC | 2-1/2" | 7.76 | 10.7 | 4.68 | 7.2 | 9.84 |
BLV2C-3-NC | 3" | 9.02 | 10.97 | 4.68 | 7.2 | 9.84 |
BLV2C-4-NC | 4" | 9.57 | 12.98 | 5.53 | 10.22 | 13.97 |
Componente | Descripción | Descripción |
1 | Cuerpo | Acero inoxidable TP316 |
2 | Tapa | Acero inoxidable TP316 |
3 | Pelota | Acero inoxidable TP316 |
4 | Pelota | PTFE |
5 | Sello | PTFE |
6 | Lavadora de empuje | PTFE |
7 | Embalaje del vástago | PTFE |
8 | Tuerca de glándula | Acero inoxidable TP304 |
9 | Arandela de resorte | Acero inoxidable TP304 |
10 | Tuerca del vástago | Acero inoxidable TP304 |
11 | Provenir | Acero inoxidable TP304 |
12 | Arandela de resorte | Acero inoxidable TP304 |
13 | Tuerca | Acero inoxidable TP304 |
14 | Tornillo | Acero inoxidable TP304 |
15 | Manija | Acero inoxidable TP304 |
16 | Manga del mango | PVC |
17 | Dispositivo de bloqueo | Acero inoxidable TP304 |
Aplicación
La válvula de bola neumática de tres abrazaderas tipo T sanitaria de tres vías de acero inoxidable 316L de 2 "es adecuada para sistemas de tuberías de acero inoxidable, adecuada para alimentos, cerveza, lácteos, cervecería, drenaje de la industria química y otras industrias. La temperatura alcanzó los 150°C/302°F.
Parámetros del producto
Tamaño sanitario | OD del extremo de la brida | ID del tubo | DE del tubo |
1/2″ | 0.992 | 0.370 | 0.500 |
3/4″ | 0.992 | 0.620 | 0.750 |
1″ | 1.984 | 0.870 | 1.000 |
1 1/2″ | 1.984 | 1.370 | 1.500 |
2″ | 2.516 | 1.870 | 2.000 |
2 1/2″ | 3.047 | 2.370 | 2.500 |
3″ | 3.579 | 2.870 | 3.000 |
4″ | 4.682 | 3.834 | 4.000 |
6″ | 6.562 | 5.782 | 6.000 |
8″ | 8.602 | 7.782 | 8.000 |
10″ | 10.570 | 9.782 | 10.000 |
12″ | 12.570 | 11.760 | 12.000 |
Otras instrucciones
