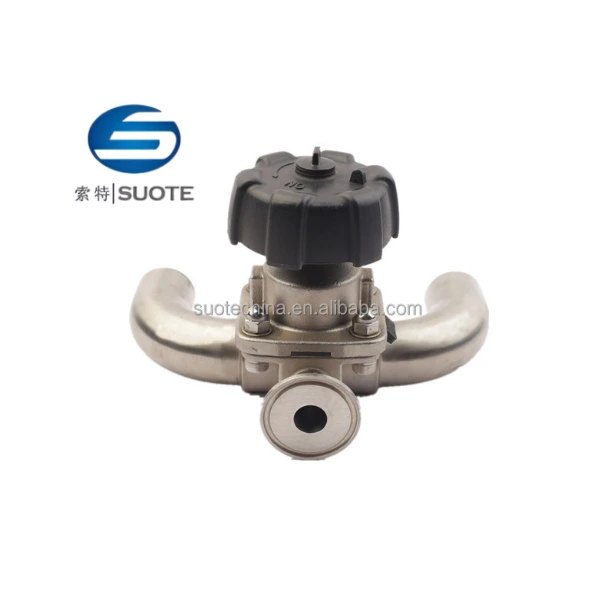

Válvula de diafragma de acero inoxidable para equipos de fluidos químicos y farmacéuticos
Aplicación y funcionamiento
A aplicar
◆ La válvula de diafragma para soldadura se usa ampliamente en la industria química, alimentos, protección ambiental y otros campos, y se usa para el control del flujo de líquido o gas.
◆ En la producción química, se puede utilizar para la entrada y salida de materias primas químicas, control de reactores, mezcla de materias primas y otros aspectos.
◆ En el procesamiento de alimentos, se puede utilizar para el control de condimentos, jugos de frutas, salsas y otros líquidos y pastas.
◆ En la ingeniería de protección ambiental, se puede utilizar para el tratamiento de aguas residuales y de gases residuales.
Principio operativo
El principio de funcionamiento de la válvula de diafragma soldada es que las piezas de compresión pasan a través del diafragma elástico, y las piezas de compresión se mueven hacia arriba y hacia abajo mediante la operación del vástago de la válvula. Cuando el miembro de compresión se eleva, el diafragma se eleva para formar un canal; cuando el miembro de compresión cae, el diafragma presiona el cuerpo de la válvula y la válvula se cierra. La apertura y el cierre de la válvula generalmente se logra mediante el eje de conexión del dispositivo eléctrico para accionar la tuerca del vástago de la válvula, y también se puede operar manualmente.
Componentes de válvula de diafragma soldados
Especificación | D | L | L1 | T |
1/2" | 12.7 | 114.3 | 88.9 | 1.65 |
3/4" | 19.05 | 114.3 | 88.9 | 1.65 |
1.0" | 25.4 | 114.3 | 88.9 | 1.65 |
1.5" | 38.1 | 152.4 | 127 | 1.65 |
2.0" | 50.8 | 152.4 | 139.7 | 1.65 |
2.5" | 63.5 | 190.5 | 165.1 | 1.65 |
3.0" | 76.2 | 228.6 | 177.8 | 1.65 |
4.0" | 101.6 | 304.8 | 231.8 | 2.11 |
Característica
Modo de conexión de soldadura:
La válvula de diafragma de soldadura se combina estrechamente con el sistema de tuberías mediante el modo de conexión de soldadura, lo que elimina el riesgo de fugas y mejora la estanqueidad del sistema.
El método de soldadura suele incluir conexión soldada tipo I (soldadura en ambos extremos) y conexión soldada tipo II (un extremo soldado y el otro extremo insertado).
Excelente rendimiento de sellado:
la válvula está hecha de un diafragma de caucho u otro material elástico, que controla el sellado y la apertura entre el diafragma y el asiento de la válvula mediante el movimiento de elevación y descenso del vástago de la válvula para prevenir eficazmente la fuga de medio.
Fuerte resistencia a la corrosión:
El cuerpo de la válvula generalmente está hecho de acero inoxidable (como 304,316L, etc.), que puede adaptarse a una variedad de medios corrosivos para garantizar la estabilidad y confiabilidad de la válvula en ambientes hostiles.
Fuerte capacidad de control de flujo:
Puede controlar el caudal y el caudal mediante un interruptor giratorio o un dispositivo eléctrico para cumplir con los diferentes requisitos del proceso de la línea de producción.
Medio de aislamiento: una estructura con aislamiento de diafragma puede aislar eficazmente el medio, prevenir la contaminación del medio y la contaminación cruzada.
Parámetros del producto
Método de conducción | Manual |
Presión máxima de trabajo | 10bar |
Temperatura máxima de funcionamiento | 150℃ |
Conexión | soldado |
Material del cuerpo | SUS 316L |
Material del diafragma | PTFE/FPM/EPDM |
Método de soldadura
Varios métodos de soldadura de válvulas de diafragma, que incluyen soldadura manual, soldadura automática, soldadura láser, soldadura por fricción, soldadura por resistencia, soldadura por arco de argón polar fundido y soldadura ultrasónica. Cada método de soldadura tiene sus propias características y escenarios aplicables, que deben determinarse de acuerdo con los requisitos específicos y los requisitos del proceso.
* Ámbito de aplicación: Sección de limpieza CIP.
