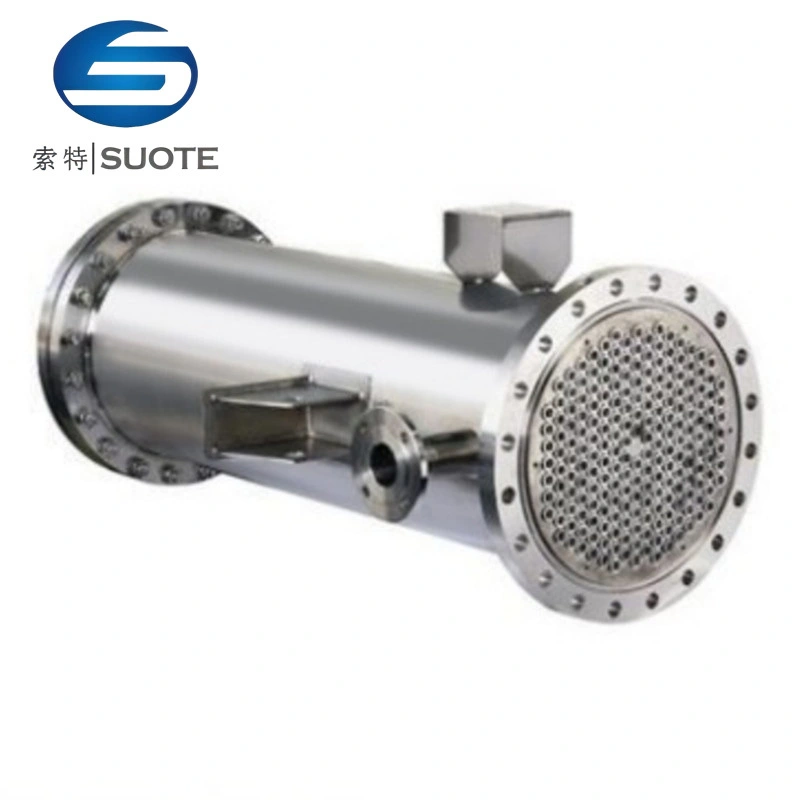

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 1

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 2

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 3

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 4

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 5

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable 6

Intercambiador de calor tubular del cambiador de calor de la placa del tubo del doble de la categoría alimenticia del acero inoxidable

El intercambiador de calor tubular es un intercambiador de calor cerrado que consta de tuberías de diferentes cantidades y modelos en el tubo para formar diferentes áreas de intercambio de calor. Las piezas en contacto con los materiales están hechas de acero inoxidable de alta calidad sus 304 o SUS 316L. El intercambiador de calor tiene tal sin rincón muerto, que cumple con los requisitos GMP. Es ampliamente utilizado para la condensación de vapor, calentamiento y enfriamiento de materiales en la industria química.

consulta

Escribe una reseña

Intercambiador de calor tubular

Forma de funcionamiento del intercambiador de calor tubular.

El material en el lado del tubo mediante un proceso de electropulido de flujo de haz de tubos de acero sin costura, el medio del lado de la carcasa en la dirección opuesta mediante flujos fuera de los tubos y el extremo del intercambiador de calor del haz de tubos están conectados mediante una placa de doble tubo y como punto no detectado de permeabilidad. Y evite la contaminación cruzada bidireccional del material de proceso y del medio del lado de la carcasa, garantice la limpieza del líquido.

Intercambiador de calor de láminas de doble tubo

El intercambiador de calor de lámina de doble tubo tiene una estructura simple y confiable. Adaptable, limpieza más conveniente. Gran capacidad, capaz de soportar altas temperaturas y alta presión, etc. fácil de instalar. Es la tecnología madura. Estandarización de equipos de transferencia de calor. Cumplir con la industria química es un equipo de transferencia de calor ideal. Intercambiador de calor de producción 316L importado dentro de las especificaciones del tubo.

∅9,53*1,0mm

La superficie interior del pulido electroquímico, rugosidad Ra0.2um

Aislamiento EPE, la superficie exterior 304 tablero mate de procesamiento de dibujo.

4.el área de transferencia de calor: 1. 1,5, 2,2,5,3m2

Presión máxima de funcionamiento: 1,0 MPa

Temperatura máxima de funcionamiento 150 ℃

Coeficiente de transferencia de calor: agua-agua: 1100~1400W/（m2 ℃)

Agua-vapor: 2300~5700/ (m2 ℃)

Diagrama de instalación del intercambiador de calor de tubos enrollados.

Modo de funcionamiento del intercambiador de calor de lámina de doble tubo

El intercambiador de calor de doble placa tubular tiene una estructura simple y confiable. Adaptable, limpieza más conveniente, gran capacidad, capaz de soportar altas temperaturas y alta presión, etc.

Intercambiador de calor tipo tubo ideal

No hay callejones sin salida en el intercambiador de calor, libre de contaminación. Fácil de limpiar, ocupa poco espacio, fácil de instalar. Es una tecnología madura, estandarización de equipos de transferencia de calor. Cumple con el GDP, los requisitos de la industria química, la industria química es un equipo ideal de transferencia de calor. .

intercambiador de calor de placas

PDF

Información técnica

Volumen (L)	Diámetro del núcleo. (mm)	Cubierta de la chaqueta diámetro (mm)	potencia del motor (KW)	Presión de trabajo (MPa)	RPM de velocidad	Vacío (MPa)	Temperatura de trabajo (℃)
30	400	500	0.6-1.1	homeotermia	51-35	< - 0.09	0~100
50	500	600	0.6-1.1	homeotermia	51-35	< - 0.09	0~100
100	550	650	1.1-1.5	homeotermia	51-35	< - 0.09	0~100
150	600	700	2.2	homeotermia	51-35	< - 0.09	0~100
200	650	750	2.2	homeotermia	51-35	< - 0.09	0~100
300	2050	110	3	homeotermia	51-35	< - 0.09	0~100
500	900	1000	4	homeotermia	51-35	< - 0.09	0~100
800	1100	1200	5	homeotermia	51-35	< - 0.09	0~100
1000	1200	1300	6	homeotermia	51-35	< - 0.09	0~100
1500	1300	61400	4	homeotermia	51-35	< - 0.09	0~100
2000	1400	1500	4	homeotermia	51-35	< - 0.09	0~100
2500	1400	1500	7.5	homeotermia	51-35	< - 0.09	0~100
4000	1500	1600	7.5	homeotermia	51-35	< - 0.09	0~100
8000	2000	2100	15	homeotermia	51-35	< - 0.09	0~100
32000	3000	2100	37	homeotermia	51-35	< - 0.09	0~100
