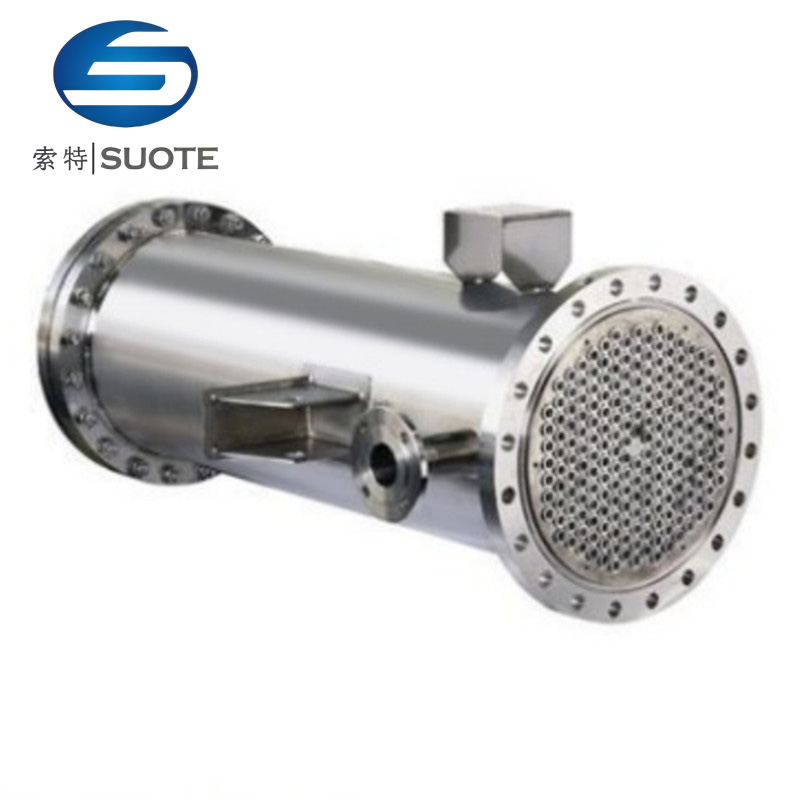

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 1

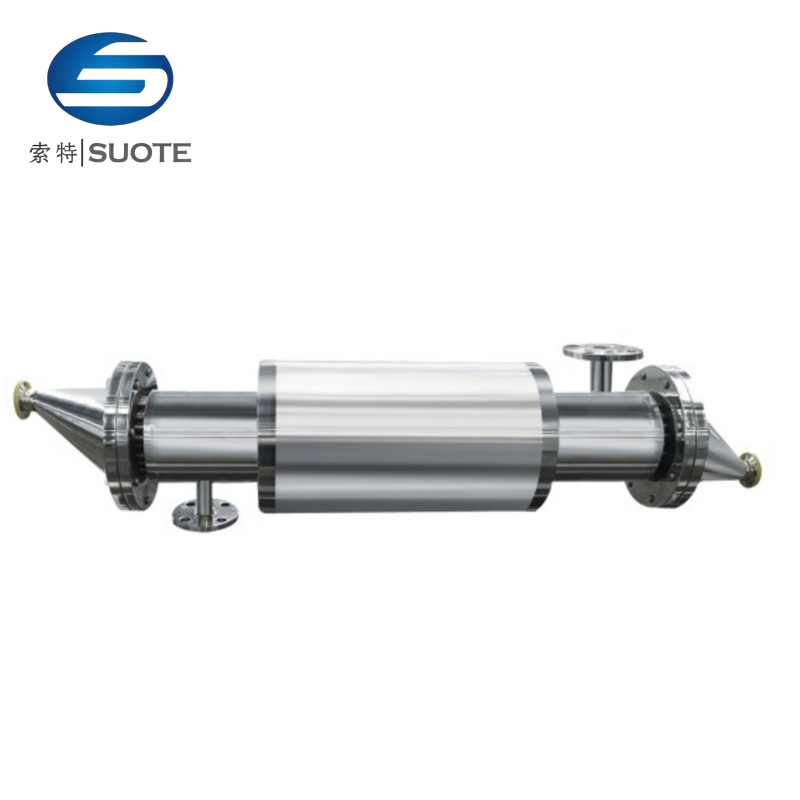

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 2

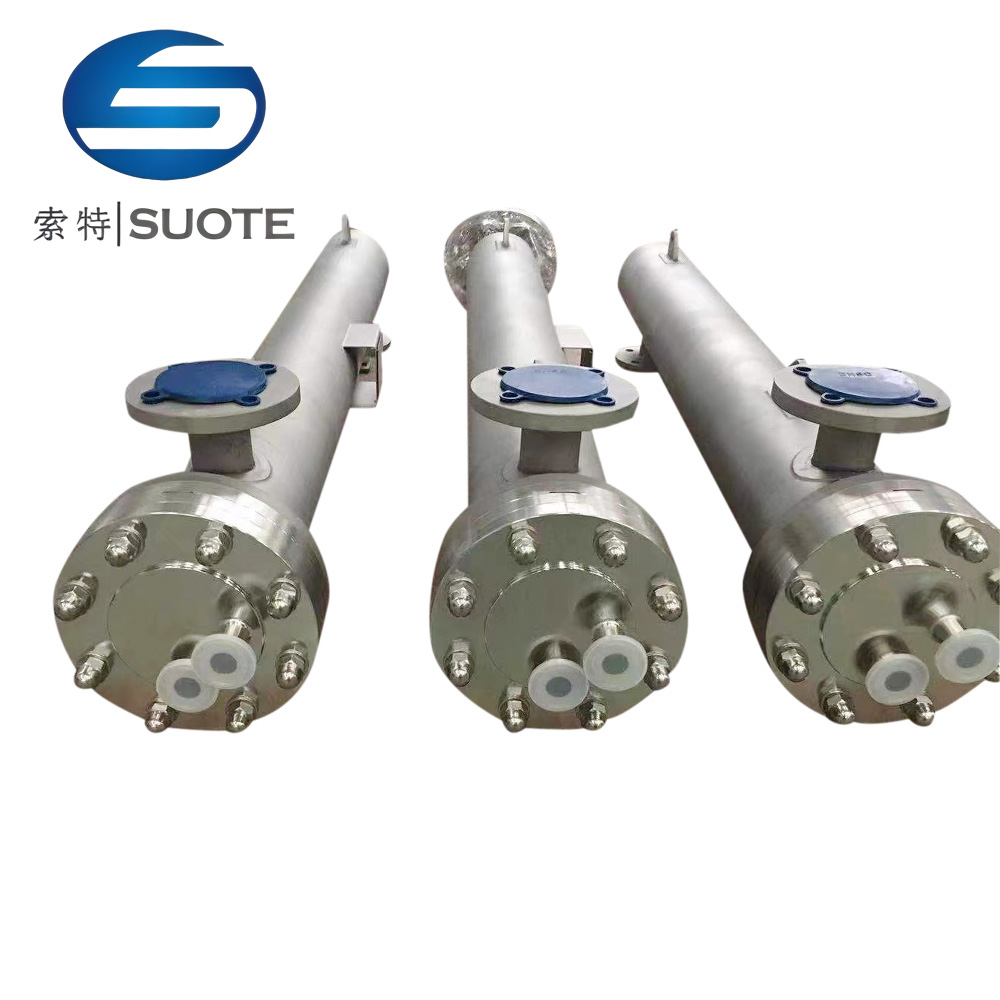

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 3

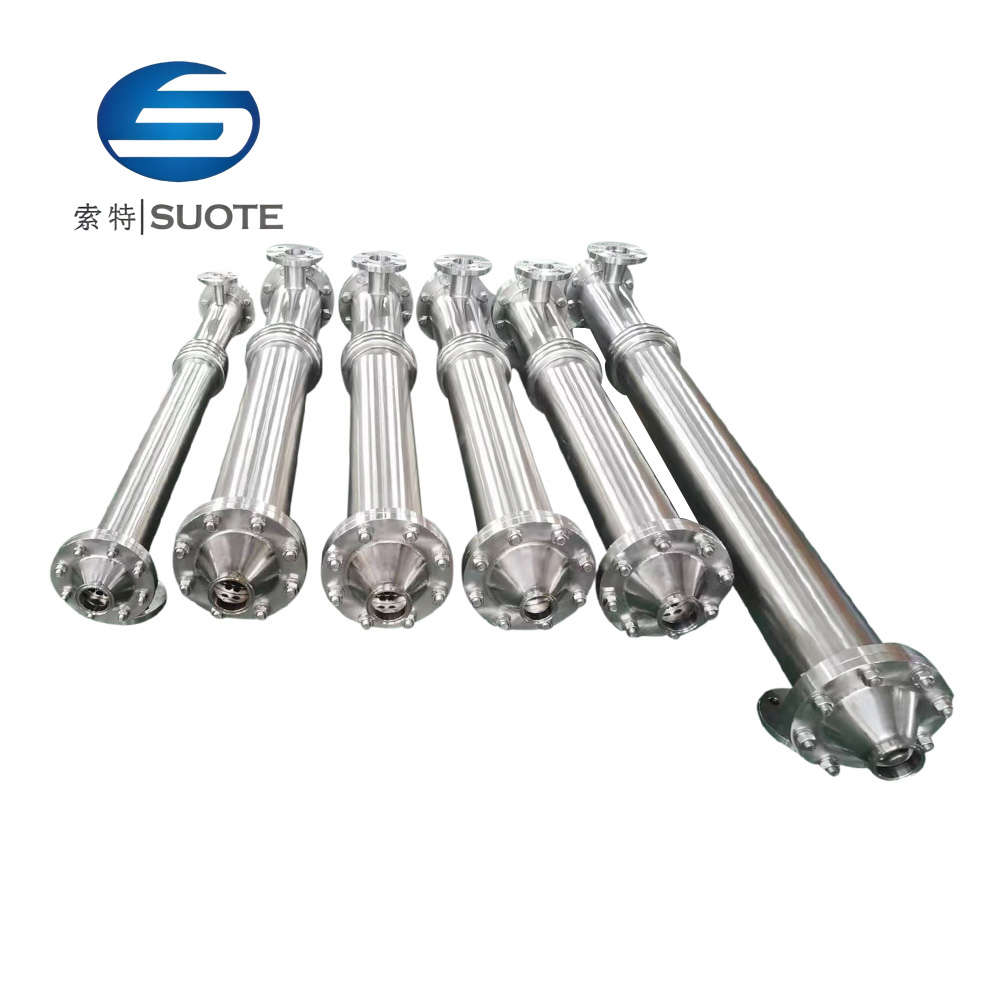

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 4

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 5

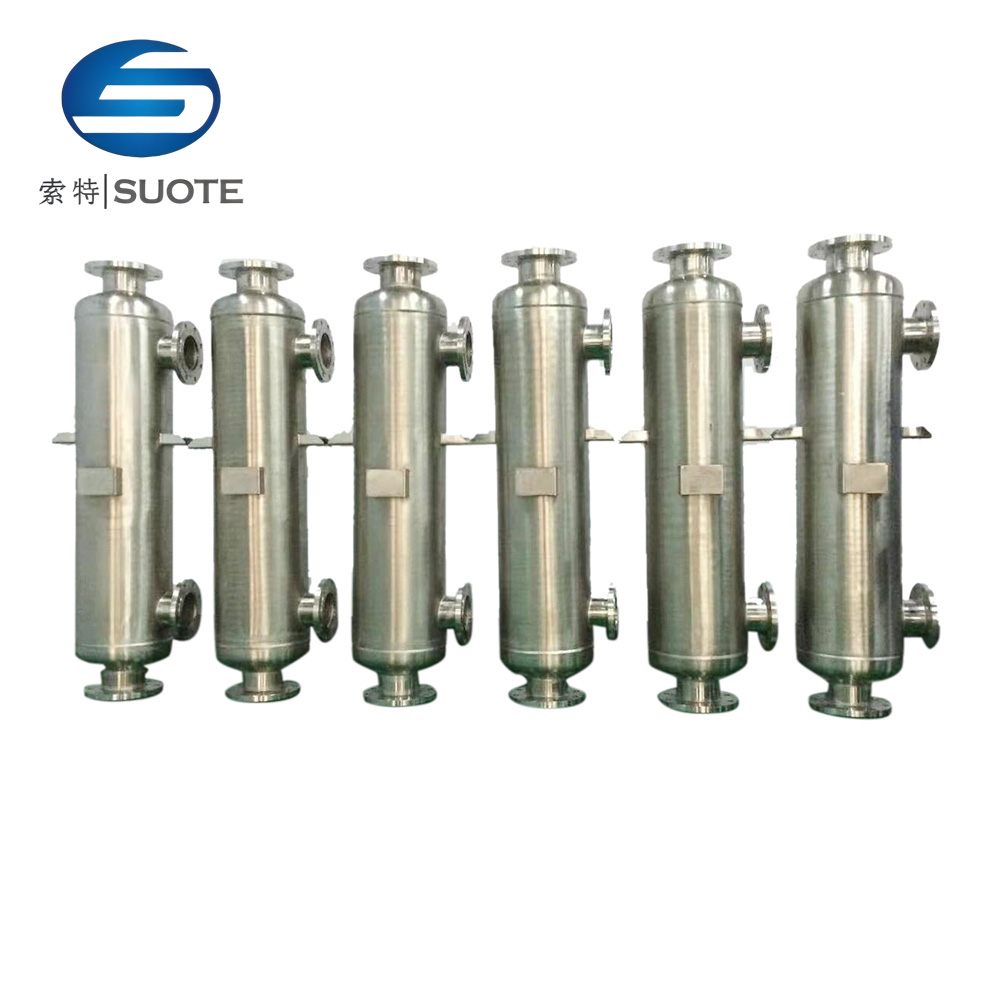

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник 6

Двухтрубный пластинчатый теплообменник из нержавеющей стали для пищевых продуктов Трубчатый теплообменник

Трубчатый теплообменник представляет собой закрытый теплообменник, который состоит из труб различного количества и моделей в трубке, образующих различные зоны теплообмена. Детали, контактирующие с материалами, изготовлены из высококачественной нержавеющей стали sus 304 или SUS 316L. Теплообменник имеет такие без Мертвый угол, соответствующий требованиям GMP. Он широко используется для конденсации пара, нагрева и охлаждения материалов в химической промышленности.

расследование

Написать рецензию

Трубчатый теплообменник

Принцип работы трубчатого теплообменника

Материал на трубной стороне в процессе электрополировки потока бесшовных стальных трубных пучков, среда со стороны оболочки в противоположном направлении за счет потоков снаружи труб и конец теплообменника пучка труб соединены двойной трубной пластиной, и в качестве необнаруженной точки проницаемости и избегайте двустороннего перекрестного загрязнения технологического материала и среды корпуса, обеспечьте чистоту жидкости.

Двухтрубный пластинчатый теплообменник

Двойной трубчатый теплообменник имеет простую и надежную конструкцию. Легко адаптируется, более удобен в очистке. Большая емкость. Способен выдерживать высокие температуры, высокое давление и т. д. В теплообменнике нет тупиков. Не загрязняется. Легко чистится. Небольшая занимаемая площадь. Простота установки. Это зрелая технология. Стандартизация оборудования для передачи тепла. Соответствие требованиям химической промышленности является идеальным оборудованием для передачи тепла. Импортированный производственный теплообменник из 316L внутри трубчатых трубок.

∅9,53*1,0 мм

Внутренняя поверхность электрохимической полировки, шероховатость Ra0,2um.

Изоляция EPE, внешняя поверхность 304 матовая доска для обработки рисунка.

4. Площадь теплопередачи: 1. 1,5,2,2,5,3 м2

Максимальное рабочее давление: 1,0 МПа.

Максимальная рабочая температура 150 ℃

Коэффициент теплопередачи: вода-вода: 1100~1400 Вт/(м2℃)

Вода-пар: 2300~5700/(м2℃)

Схема установки змеевикового теплообменника

Ходовой путь теплообменника с двойной трубчатой решеткой

Двухтрубный теплообменник имеет простую конструкцию и надежен. Адаптируемый, более удобный для очистки, большая емкость, способный выдерживать высокие температуры и высокое давление и т. д.

Идеальный теплообменник трубчатого типа

Отсутствие тупиков в теплообменнике, отсутствие загрязнений. Легко чистится, занимает небольшую площадь, легко устанавливается. Это зрелая технология, стандартизация оборудования для теплопередачи. Соответствует ВВП требованиям химической промышленности, химическая промышленность является идеальным оборудованием для передачи тепла. .

пластинчатый теплообменник

PDF

Техническая информация

Объем (л)	Диаметр ядра. (Мм)	Чехол для куртки диаметр (мм)	Мощность двигателя (KW)	Рабочее давление (МПа)	Скорость об/мин	Вакуум (МПа)	Рабочая температура (℃)
30	400	500	0.6-1.1	гомоэотермия	51-35	< - 0.09	0~100
50	500	600	0.6-1.1	гомоэотермия	51-35	< - 0.09	0~100
100	550	650	1.1-1.5	гомоэотермия	51-35	< - 0.09	0~100
150	600	700	2.2	гомоэотермия	51-35	< - 0.09	0~100
200	650	750	2.2	гомоэотермия	51-35	< - 0.09	0~100
300	2050	110	3	гомоэотермия	51-35	< - 0.09	0~100
500	900	1000	4	гомоэотермия	51-35	< - 0.09	0~100
800	1100	1200	5	гомоэотермия	51-35	< - 0.09	0~100
1000	1200	1300	6	гомоэотермия	51-35	< - 0.09	0~100
1500	1300	61400	4	гомоэотермия	51-35	< - 0.09	0~100
2000	1400	1500	4	гомоэотермия	51-35	< - 0.09	0~100
2500	1400	1500	7.5	гомоэотермия	51-35	< - 0.09	0~100
4000	1500	1600	7.5	гомоэотермия	51-35	< - 0.09	0~100
8000	2000	2100	15	гомоэотермия	51-35	< - 0.09	0~100
32000	3000	2100	37	гомоэотермия	51-35	< - 0.09	0~100
