Bombas centrífugas sanitarias de acero inoxidable 304L/316L

Aplicación:

La bomba centrífuga sanitaria se usa ampliamente en la entrega de diversas soluciones, como lácteos, cerveza, bebidas, medicinas, ingeniería de materias primas y el campo de la industria química de uso diario. La bomba es una bomba sanitaria centrífuga de una sola etapa y succión. Carcasa de la bomba, diseño del corazón meridiano del impulsor, pequeña resistencia, eliminó por completo el rincón muerto de salud. Por lo tanto, mejora el caudal del líquido en la bomba. Alto rendimiento general de la bomba, fácil de limpiar, fácil desmontaje, tiene un excelente rendimiento sanitario, puede cumplir con los requisitos de producción para un tratamiento sanitario flexible y tiene resistencia a la corrosión química.

consulta

Escribe una reseña

Composición y características estructurales.

Las bombas centrífugas sanitarias se componen principalmente de cuerpo de bomba, tapa de bomba, impulsor, sello mecánico, motor y otras partes. El diseño adopta una estructura elegante y rígida y un diseño de paredes gruesas. Cada parte está conectada por pernos. Hay cuatro pies de soporte ajustables debajo de la placa base para una fácil instalación sin necesidad de una base de instalación fija. Durante la instalación, el tubo de salida se puede instalar en dirección vertical u horizontal según las diferentes necesidades.

El sello mecánico de la bomba centrífuga está personalizado con acero inoxidable importado de alta calidad y carburo de silicio, lo que mejora en gran medida la resistencia al desgaste y las propiedades autolubricantes y extiende la vida útil. Durante la producción, el cuerpo de la bomba y el impulsor se funden con precisión en su conjunto y todas las piezas reciben un tratamiento superficial. Se utilizan accesorios especiales para garantizar el espacio libre dimensional durante la instalación.

El sello del eje adopta una estructura abierta, por lo que incluso si hay una pequeña cantidad de fuga en el sello del eje, se puede detectar a tiempo. Incluso si no se nota en un corto período de tiempo, no se desbordará hacia el motor, asegurando así la vida útil del motor.

Esta serie de bombas está finamente fabricada y no es fácil de escalar, especialmente adecuada para limpieza CIP.

Esta serie de bombas tiene una estructura simple, fácil desmontaje, bajo nivel de ruido, alta eficiencia, manejo suave y cuidadoso del material, cumple con los requisitos de higiene alimentaria y garantiza el sabor original del producto.

Componentes de bombas centrífugas

SIZE milímetro	POTENCIA Kw
SIZE milímetro	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	11	15
A	265	305	305	320	320	375	375	425	425	555	555
B	199	244	244	244	244	284	284	344	344	374	374
C	112	125	125	140	140	160	190	216	216	254	254
D	160	208	208	208	215	240	240	330	330	430	430
E	65	57	57	71	71	74	74	67	67	68	68
F	49.5	61.5	61.5	70	70	83	83	91.5	91.5	101.5	101.5
G	131	135	135	162	162	173	173	176	176	207	207
H	437.7	481	481	516	516	573.5	573.5	650	650	803.5	803.5
I	35.3	81	81	110	102.5	113	113	105	105	116	116
J	136	155	155	165	165	175	187	217	217	265	265
K	275	290	290	330	330	370	370	430	430	545	545

1 Cuerpo de bomba

2 Tapa del eje

3 Impulso

4 Anillo dinámico con sello mecánico

5 Junta tórica del cuerpo de la bomba

6 Anillo estático del sello mecánico

7 Asiento del impulsor

8 Asiento de anillo estático

9 Primavera

10 Anillo de retención

11 resorte rápido

12 Placa de identificación

13 Apoyo

14 Eje de bomba

15 anillo colador

16 Manga de tinción

17 Motor

18 Pie de bomba

19 Alojamiento

Parámetros del producto

Tipo	Bomba centrífuga
Nombre del producto	Bomba centrífuga sanitaria
Aterial	Acero inoxidable 304L/316L
Caballo de fuerza	0,75 kw/1,5 kw/2,2 kw/5 kw, etc.
Tamaño	437,7-803,5 mm199-374 mm165-555 mm
Cabeza máx.	>150metro
Máxima capacidad	200-300 litros/minuto
Presión de trabajo	Bomba de media presión
Uso	Lácteos, alimentos, bebidas, cosméticos.
Voltaje	220V-480V
Tamaño de salida	DN40 O Personalizable

Materiales y Parámetros Técnicos

Bombas centrífugas sanitarias de acero inoxidable 304L/316L 9

Aterial

Material de sobrefluido: acero inoxidable AIS1316, acero inoxidable AIS1304 Otras partes del material: acero inoxidable AISI304 Acabado de la superficie: las piezas de desbordamiento son de 0,6 pm (excepto por otros requisitos del cliente) y la superficie exterior es mate Material de sellado sobrelíquido: caucho EPpropileno y silicona caucho Sello mecánico: carburo de silicio

Bombas centrífugas sanitarias de acero inoxidable 304L/316L 10

Parámetro técnico

Rango de temperatura de adaptación: -10 ℃ ~ 115 ℃ Presión máxima de importación: 0,5 Mpa Ruido (a 1 m) inferior a 90 dB (A)

Bombas centrífugas sanitarias de acero inoxidable 304L/316L 11

Limpiar →

Nuestros diseñadores e ingenieros internos han producido innumerables diseños excelentes para clientes de diferentes industrias.

Bombas centrífugas sanitarias de acero inoxidable 304L/316L 12

grabar →

Nuestros diseñadores e ingenieros internos han producido innumerables diseños excelentes para clientes de diferentes industrias.

Añade alrededor del 80% del agua →

Comprueba la concentración →

Configurar la concentración ácido-base →

Conecte el distribuidor de entrada y salida →

Verificar el suministro de agua →

Comprobación Y Limpieza →

Encienda la bomba de reflujo →

Enjuague con limpio agua →

Prueba

Procedimientos operativos

1. Propósito Estandarizar los procedimientos de limpieza CIP, mantener los equipos y garantizar una producción continua y normal.

2. Alcance de la aplicación

Sección de limpieza CIP.

3. Contenido

3.1 Secuencia de limpieza: agua limpia a 40°C, 2% álcali, agua limpia a 40°C, 0,8% ácido, agua caliente a más de 90°C y lavado en secuencia.

3.2 Limpiar y registrar según el tiempo especificado.

3.3 Agregue aproximadamente el 80% del agua, es decir, cubra el serpentín calefactor.

3.4 Concentración ácido-base:

3.4.1 Verificar la concentración antes de limpiar, si no es suficiente agregar una cantidad adecuada.

3.4.2 Decidir si reformular según el grado de contaminación ácido-base.

3.5 Conectar correctamente el distribuidor de entrada y salida.

3.6 Siempre revise el dispositivo de suministro de agua para evitar obstrucciones.

3.7 Después de revisar las tuberías y válvulas, se puede poner en marcha la bomba centrífuga para su limpieza.

3.8 Al limpiar con ácido y álcali, después de la limpieza, encienda la bomba de reflujo, de modo que el ácido y el álcali fluyan hacia el tanque de ácido y el tanque de álcali respectivamente.

3.9 Finalmente, enjuagar con agua limpia y se completa la limpieza.

3.10 Utilice papel de prueba para comprobar si es neutral.

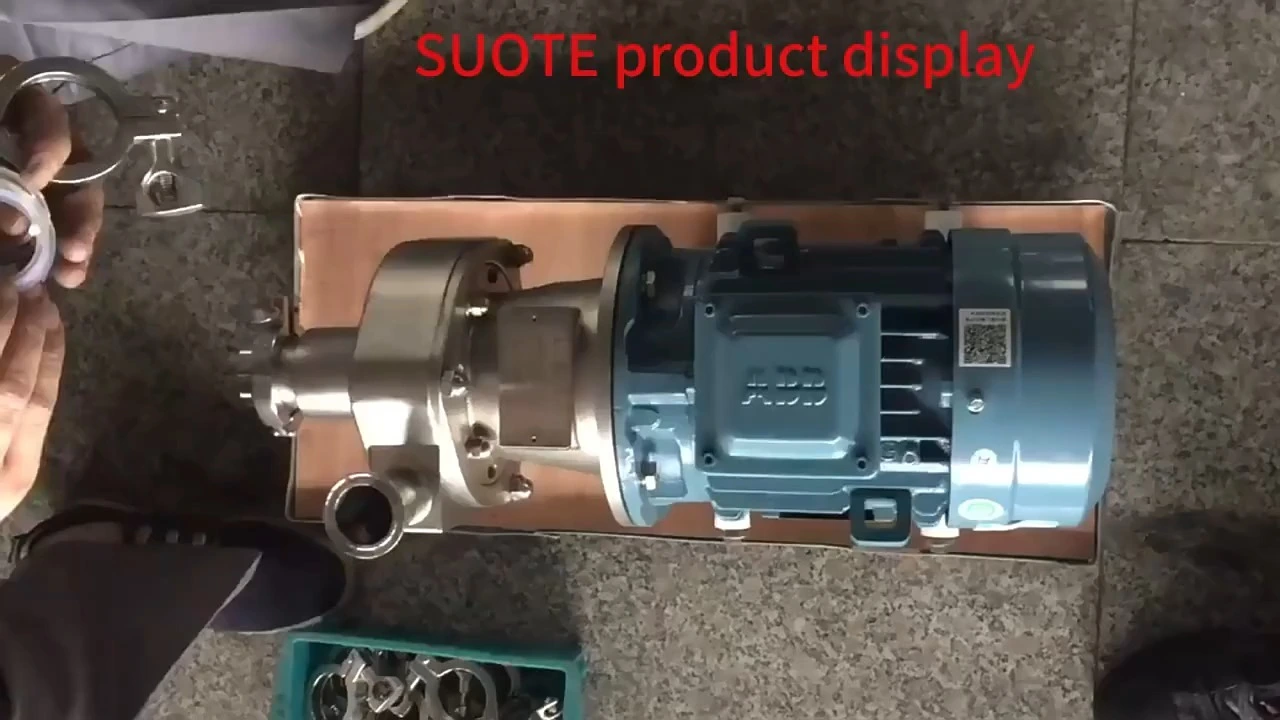

pantalla del producto
