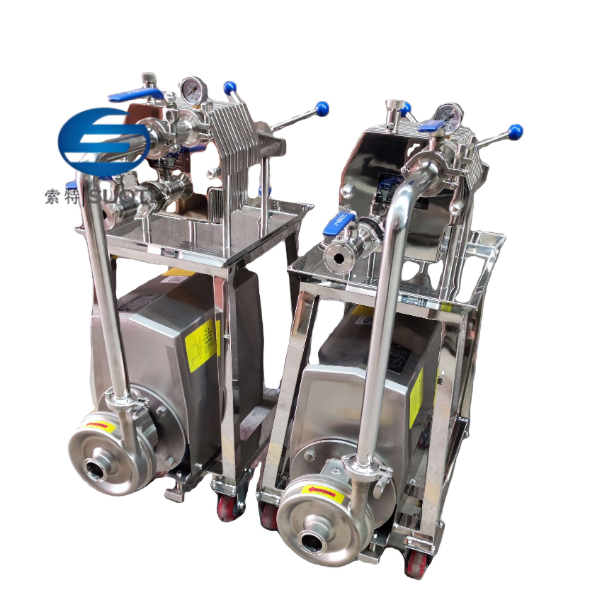

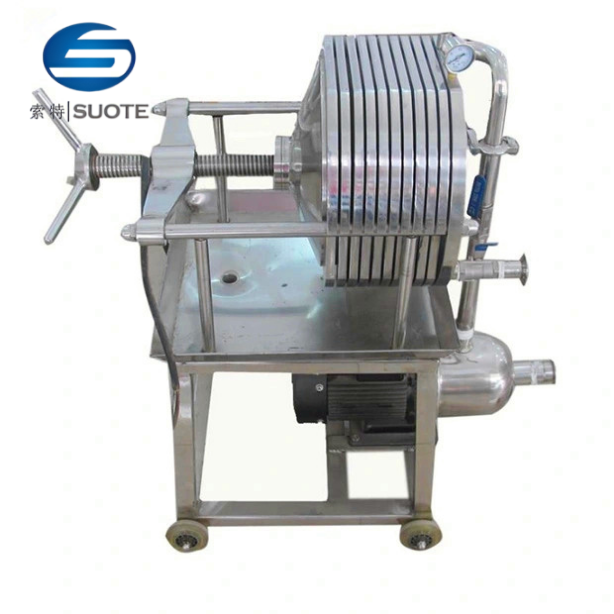

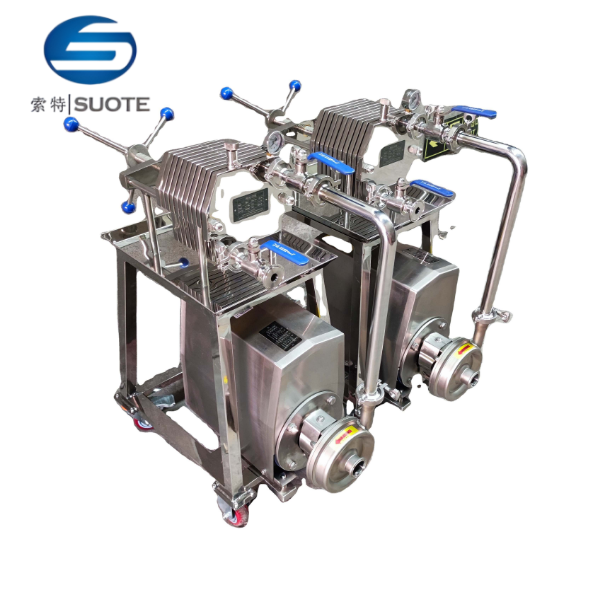

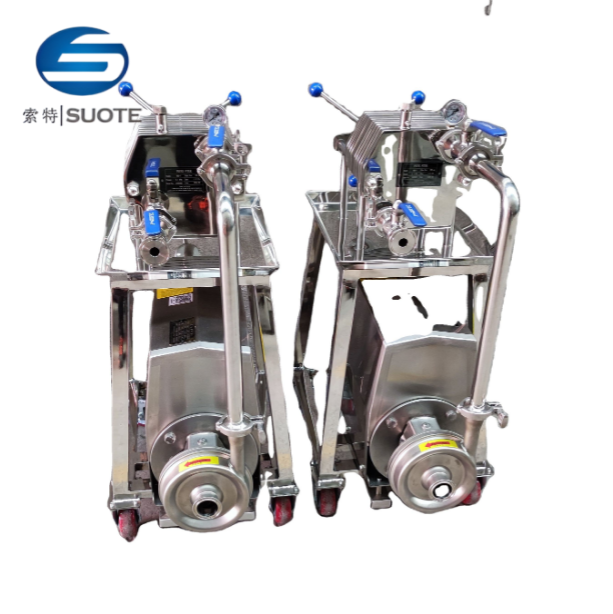

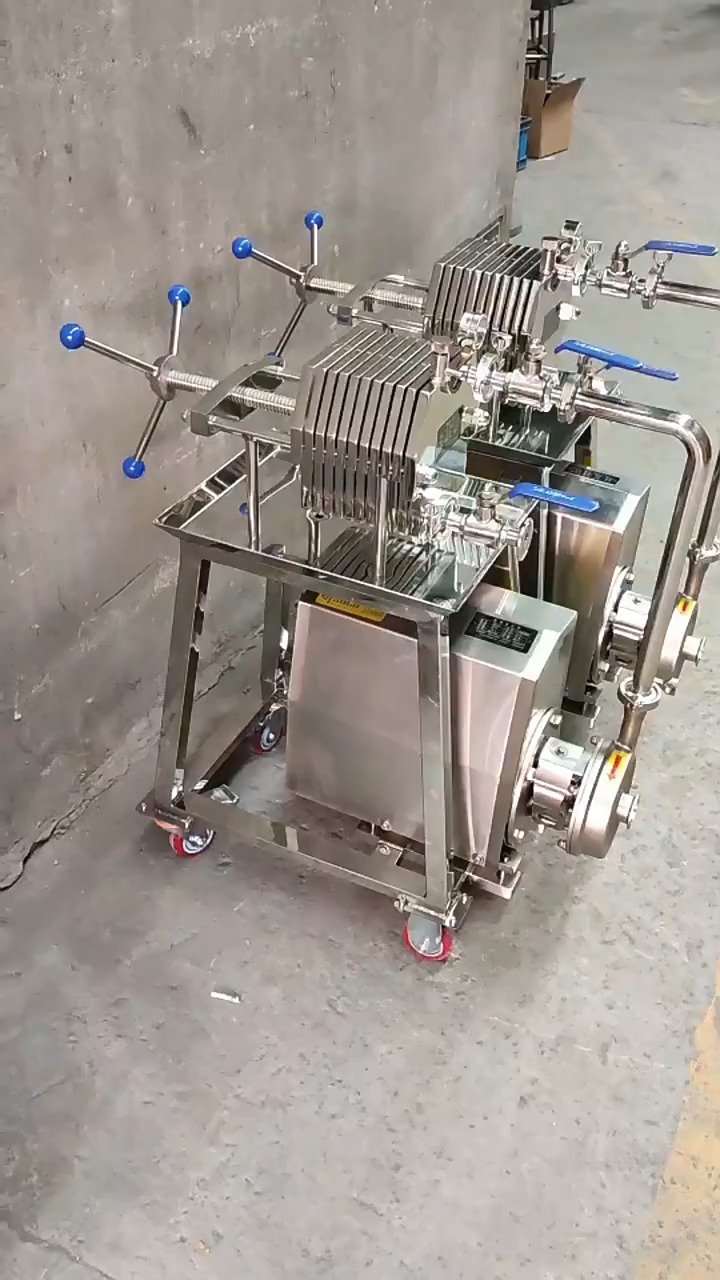

Плита нержавеющей стали и фильтр рамки для пищевой и химической промышленности
Для многослойных пластинчатых и рамных фильтр-прессов из нержавеющей стали, подходящих для концентрации менее 50% низкой вязкости, меньшего количества шлакосодержащей жидкости для герметизирующей фильтрации для достижения очистки, стерилизации, осветления и других фильтров тонкой очистки, требований к полутонким фильтрам, прямого выбор микропористой фильтрующей пленки, без микропористой фильтрующей пленки можно достичь цели стерильной фильтрации).
Помимо двигателя, другие детали изготовлены из высококачественной коррозионностойкой нержавеющей стали 304 или 316L, которая подходит для фильтрации растворов кислот и щелочей с различным значением pH. Эта машина применяет герметичную фильтрацию под давлением с меньшими потерями фильтрата, хорошим качеством фильтрации и высокой эффективностью. Фильтрующая часть состоит из десяти слоев фильтрующей пластины с большой площадью фильтра и большой циркуляцией; и в соответствии с различными производственными процессами (фильтр первичной очистки, фильтр полутонкой очистки и фильтр тонкой очистки), машина имеет характеристики сетки с плоской резьбой, усовершенствованную структуру, структуру, отсутствие деформации, легкость очистки, может эффективно увеличить срок службы различных фильтрующие пленки, чтобы снизить и сэкономить производственные затраты, инфузионный насос из нержавеющей стали, оснащенный этой машиной, небольшим двигателем, энергопотреблением. Нижнее сиденье оснащено резиновым колесом, простым в управлении, гибким в движении, доступным для мобильного использования.
Назначение и преимущества
1. Эта машина может широко использоваться в фармацевтической, пищевой, питьевой, водоочистной, пивоваренной, нефтяной, химической, химической, антикоррозионной, экологической и других отраслях промышленности. Это все виды фильтрации, осветления, очистки и стерилизационной обработки жидкостей с использованием новейшего оборудования.
2. Использование выпуклой фильтрующей пластины эффективно увеличивает площадь поперечного сечения воды, уменьшает фильтрацию жидкости, сопротивление циркуляции, так что произвольный поток жидкости достигает неправильного мертвого угла, может поддерживать стабильность характеристик жидкости, выпуклая фильтрующая пластина делает фильтрующий материал ( фильтровальная пленка, фильтровальная бумага и т. д.) нелегко повредить, что продлевает срок службы различных фильтрующих материалов.
3. Все уплотнительные детали установлены (молочно-белое уплотнительное кольцо из силиконовой резины, нетоксично и устойчиво к высоким температурам) без утечек, то есть в передней и задней части рамы фильтра установлены импортные и экспортные двойные складные кольца и другие уплотнительные детали. кольцевое уплотнительное кольцо.
4. Входная труба закреплена и уплотнена двойным складным кольцом, что позволяет легко разбирать и очищать.
5. Эта машина может в соответствии с различными требованиями производственного процесса фильтруемой жидкости (фильтр первичной очистки, полуфильтр тонкой очистки, фильтр тонкой очистки), заменять различные фильтрующие материалы. Пользователи могут уменьшать или увеличивать фильтрующий материал фильтрующей коробки в зависимости от размера производственного потока, поэтому которые широко адаптируются к производственным потребностям.
6. Когда фильтр работает, нажмите на уплотнительное кольцо, жидкость материала не будет теряться, а прозрачность жидкости будет хорошей. Микропористая фильтровальная пленка используется для стерилизации, эффект стерилизации особенно хорош.
Пластинчатые и рамочные компоненты фильтра
Тонкопленочный фильтрующий материал
Микропористая фильтрующая мембрана из смешанного эфира целлюлозы
Микропористая фильтрующая мембрана из смешанной целлюлозы уже много раз широко используется на соответствующих предприятиях, а ее качество соответствует стандартам. Поверхность продукта гладкая, легкая текстура, высокая пористость, микропористая структура однородна, поэтому она имеет высокую скорость потока и не легко впитывается.
Этот продукт используется в фармацевтической промышленности, производстве продуктов, напитков из минеральных источников, пивоварения, часов и другого качества промышленной воды, фармацевтического масла, смазочного масла, мазута и научно-исследовательских лабораторий, а также других фильтрующих бактерий и частиц, обычно размером 0,65 микрона, которые могут удалять частицы. 0,45 может удалять бактерии. (Эта мембрана фильтра относится к мембране конечного фильтра).
Микропористая мембрана фильтра из смешанного эфира целлюлозы имеет различные характеристики, описанные ниже.
диаметр мм: 25 35 50 60 100 150 200 300 400 200x200 300x300 400x400
апертура мкм: 0,2 0,3 0,45 0,65 0,8 1,0 1.2
Для особых спецификаций возможна дополнительная настройка.
Метод использования:
1. Положите фильтрующую пленку в контейнер для очистки, смочите ее дистиллированной водой температурой около 70 градусов и намочите ее. Через несколько часов (около 4 часов) замочите его на ночь и перед использованием замочите соответствующим количеством теплой дистиллированной воды.
2. Поместите очищенную фильтровальную пленку (влажную) в соответствующий фильтр, чтобы предотвратить утечку в окружающую среду, поместите фильтрат во впускное отверстие для жидкости и удалите воздух из вытяжного воздуха, который можно фильтровать.
дела требуют внимания:
1. Водяная диафрагма подходит для жидкостей с pH 2–9, которые не подходят для сильных кислот и оснований или органических растворителей, включая спирт.
2. Этот продукт обычно имеет температуру 130 градусов, давление 3-4 кг/см. 2
3. Микропористую фильтровальную пленку можно фильтровать только на заключительном этапе, а фильтрат необходимо предварительно фильтровать через пластину и рамку или другие фильтрующие материалы, чтобы избежать засорения фильтровальной пленки.
4. Использованный выше метод: применим только для фильтрации водных агентов или других водных растворителей.
Параметры продукта
Тип | количество слоев (плоский) | площадь фильтра (м2) | Размер фильтра (мм) | апертура мембраны фильтра (мкм) | давление фильтра (МПа) | расход воды (т/ч) | мощность двигателя (кВт) | Внешний размер (мм) |
WBG-1-100 | 10 | 0.078 | Φ100 | 0.8 | 0.1 | 0.8 | 0.55 | 600*290*630 |
WBG-1-150 | 10 | 0.170 | Φ150 | 0.8 | 0.1 | 1.5 | 1.1 | 700*330*680 |
WBG-1-200 | 10 | 0.314 | Φ200 | 0.8 | 0.1 | 3.0 | 1.1 | 790*380*750 |
WBG-1-300 | 10 | 0.706 | Φ300 | 0.8 | 0.1 | 5.0 | 1.1 | 850*460*920 |
WBG-1-400 | 10 | 1.250 | Φ400 | 0.8 | 0.2 | 8.0 | 2.2 | 1050*690*1150 |
WBG-1-400 | 16 | 2.000 | Φ400 | 0.8 | 0.2 | 9.0 | 2.2 | 1250*690*1200 |
WBG-1-400 | 20 | 2.500 | Φ400 | 0.8 | 0.2 | 10.0 | 2.2 | 1350*690*1200 |
WBG-1-400 | 24 | 3.000 | Φ400 | 0.8 | 0.2 | 11.0 | 2.2 | 1450*690*1200 |
WBG-1-400 | 32 | 4.000 | Φ400 | 0.8 | 0.3 | 13.0 | 3.0 | 1550*690*1200 |
WBG-1-400 | 40 | 5.000 | Φ400 | 0.8 | 0.3 | 15.0 | 3.0 | 1650*690*1200 |
WBG-1-400 | 48 | 6.000 | Φ400 | 0.8 | 0.3 | 19.0 | 3.0 | 1750*690*1200 |
WBG-1-400 | 56 | 7.000 | Φ400 | 0.8 | 0.3 | 23.0 | 3.0 | 1850*690*1200 |
Операционные процедуры
1. Установка мембраны фильтра (фильтровальная ткань, картон) должна располагаться близко к силиконовому кольцу, положение должно быть умеренным и плавным.
2. Убедитесь, что источник питания правильно подключен,
3. Проверьте, закреплено ли уплотнительное кольцо каждой детали,
4. Проверьте правильность подсоединения трубы. Подключите, как показано на рис. 1 и рис. 2
После проверки можно выполнить операцию прессования и вручную повернуть устройство для затяжки винтов до момента прессования.
2. Откройте подающий насос и медленно откройте подающий клапан (если он открывается быстро, давление мгновенно увеличится и сожмет мембрану фильтра). Когда давление подачи постепенно повысится до нормального давления, воздух из выпускного клапана выпускается и вытечет небольшое количество жидкости. Быстро закройте выпускной клапан.
3. Снова медленно откройте выпускной клапан. В это время наблюдайте за жидкостью фильтр-пресса и утечкой между фильтрующими пластинами. После периода фильтрации объем жидкости на выходе фильтра постепенно уменьшается. В это время шлак в фильтровальном помещении постепенно заполняется. Когда жидкость на выходе не является жидкостью или содержит лишь небольшое количество жидкости, это свидетельствует о том, что шлак в фильтрующем помещении заполнен.
При обслуживании сначала используйте 3-5% раствор бикарбоната натрия, затем повторно промойте чистой водой и чистой водой, а затем продезинфицируйте, измерьте значение pH до разрешенного диапазона.
