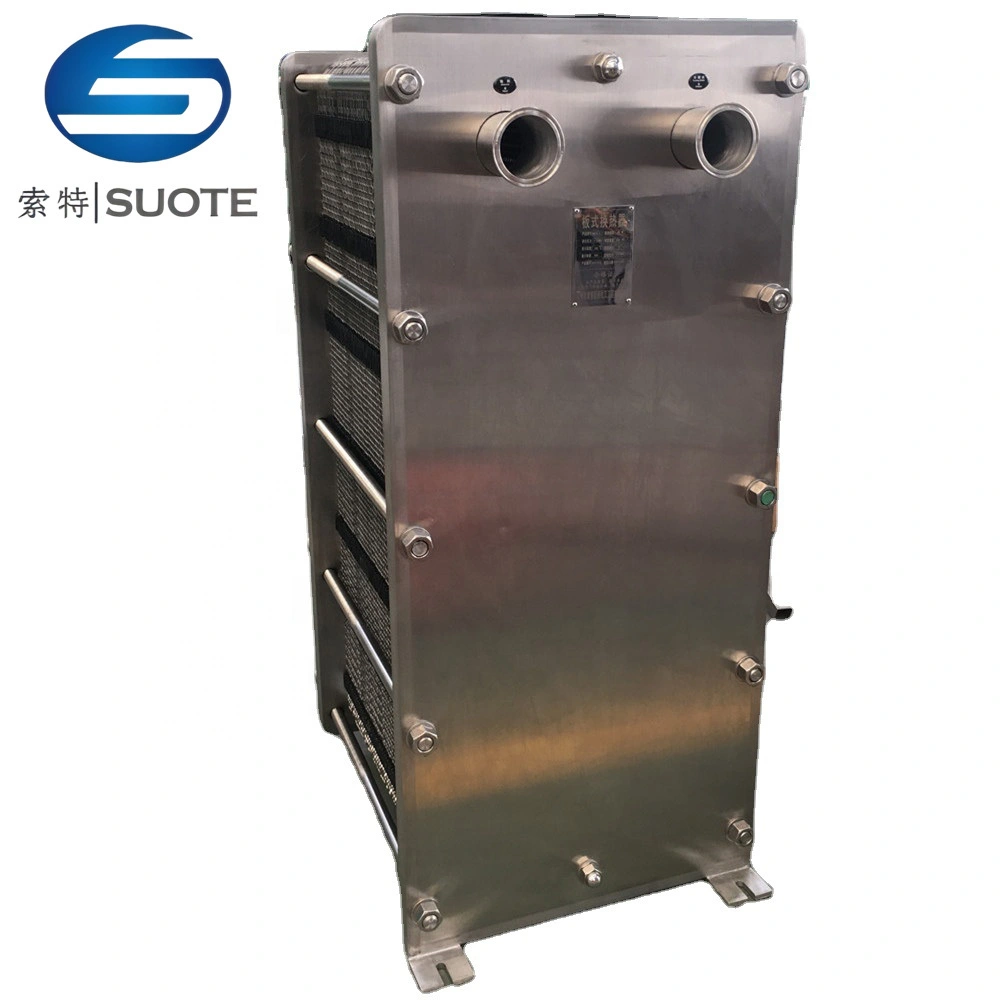

Tubo doble del cambiador de calor de la placa de acero inoxidable para farmacéutico 1

Tubo doble del cambiador de calor de la placa de acero inoxidable para farmacéutico 2

Tubo doble del cambiador de calor de la placa de acero inoxidable para farmacéutico 3

Tubo doble del cambiador de calor de la placa de acero inoxidable para farmacéutico

El intercambiador de calor de lámina de doble tubo tiene una estructura simple y confiable, adaptable, limpieza más conveniente, gran capacidad, capaz de soportar altas temperaturas y alta presión, etc., sin callejones sin salida en el intercambiador de calor, libre de contaminación, fácil de limpiar, ocupa poco espacio , fácil de instalar.

Es la tecnología madura, la estandarización de equipos de transferencia de calor. Cumplir con los requisitos GDP de la industria farmacéutica, la industria farmacéutica es un equipo de transferencia de calor ideal.

consulta

Escribe una reseña

Principio de funcionamiento

El principio de funcionamiento del intercambiador de calor de placas se basa en la transferencia de calor entre paredes, a través de una serie de placas metálicas con una cierta forma corrugada de la placa metálica apiladas para formar un canal rectangular delgado, el intercambio de calor a través de la placa. Este tipo de intercambiador de calor consta de placas de acero inoxidable cóncavas y convexas estampadas y conformadas. Los patrones cóncavos y convexos entre dos placas adyacentes se combinan en 180 grados entre sí, formando puntos de contacto escalonados que, cuando se combinan mediante soldadura al vacío, forman la estructura de flujo escalonado resistente a alta presión del intercambiador de calor de placas. El diseño de las placas y el canal de flujo hace que los fluidos fríos y calientes fluyan en el canal de flujo a ambos lados de las placas, y el intercambio de calor se realiza a través de las placas, para lograr un efecto de intercambio de calor de alta eficiencia.

Características del producto

01 Intercambiador de calor de producción 316L importado dentro de las especificaciones del tubo ∅9,53*1,0 mm.

02 La superficie interior del pulido electroquímico, rugosidad Ra0.2um.

03 aislamiento EPE, la superficie exterior 304 tablero mate de procesamiento de dibujo.

04 Capacidad de intercambio de calor

El área de transferencia de calor: 1. 1,5, 2,2,5,3m2
Presión máxima de funcionamiento: 1,0 MPa
Temperatura máxima de funcionamiento 150 ℃
Coeficiente de transferencia de calor: agua -agua: 1100~1400W/(m2 ℃)
Agua-vapor: 2300~5700/(m2 ℃)

Parámetro del producto

Tipo	Diámetro de conexión (diámetro nominal) mm	Caudal máximo estándar m 3 /hora	presión máxima de trabajo kg/cm 2 G	Presión máxima de prueba kg/cm 2 G	Tiempo máximo de transferencia de calor área m 3	Ancho máximo milímetro	Altura máxima milímetro	Longitud máxima milímetro
M3	32	14	16	21	3	180	490	700
T5M	50	50	16	21	5	245	742	350
T5B	50	50	16	21	8	245	742	350
M6	50	58	25	33	37	320	940	1,410
M6M	50	58	25	33	35	320	930	1,610
TL6B	50/65	72	25	33	102	33	1308	1,690
TS6M	65	72	25	33	13	410	704	1,440
T8B	80	110	16	22.9	38	416	890	1,415
T8M	80	110	16	20.8	33	416	890	1,815
M10B	100	190	25	33	100	470	1084	2,400
M10M	100	190	25	33	60	470	1084	2,400
TL10B	100	190	30	39	250	480	1981	3,245
TL10P	100	190	30	39	250	480	1981	3,245
M15B	150	390	30	39	370	650	1940	3,290
M15M	150	390	20	26	230	650	1940	3,290
TL15B	150	440	30	39	990	646	2752	4,208
T20B	200	810	30	39	630	780	2286	3,945
T20P	200	810	30	39	630	780	2296	3,945
T20M	200	810	30	39	510	780	2333	3,945
TS20M	200	700	30	39	85	800	1435	2,750
MX25B	200/250	1,260	30	39	1500	920	2900	3,400
MX25M	200/250	1,260	25	33	1000	920	2900	3,400
TS35P	300/350	2,400	25	33	1200	1174	2375	6,335
T35P	300/350	2,400	25	33	1730	1174	2875	6,335
TL35B	300/350	2,340	30	39	2200	1180	3218	7,560
T45M	400/450	3,600	25	33	2440	1430	3,572	6,400
T5OM	500	4,450	25	33	2872	1550	4,095	7080
