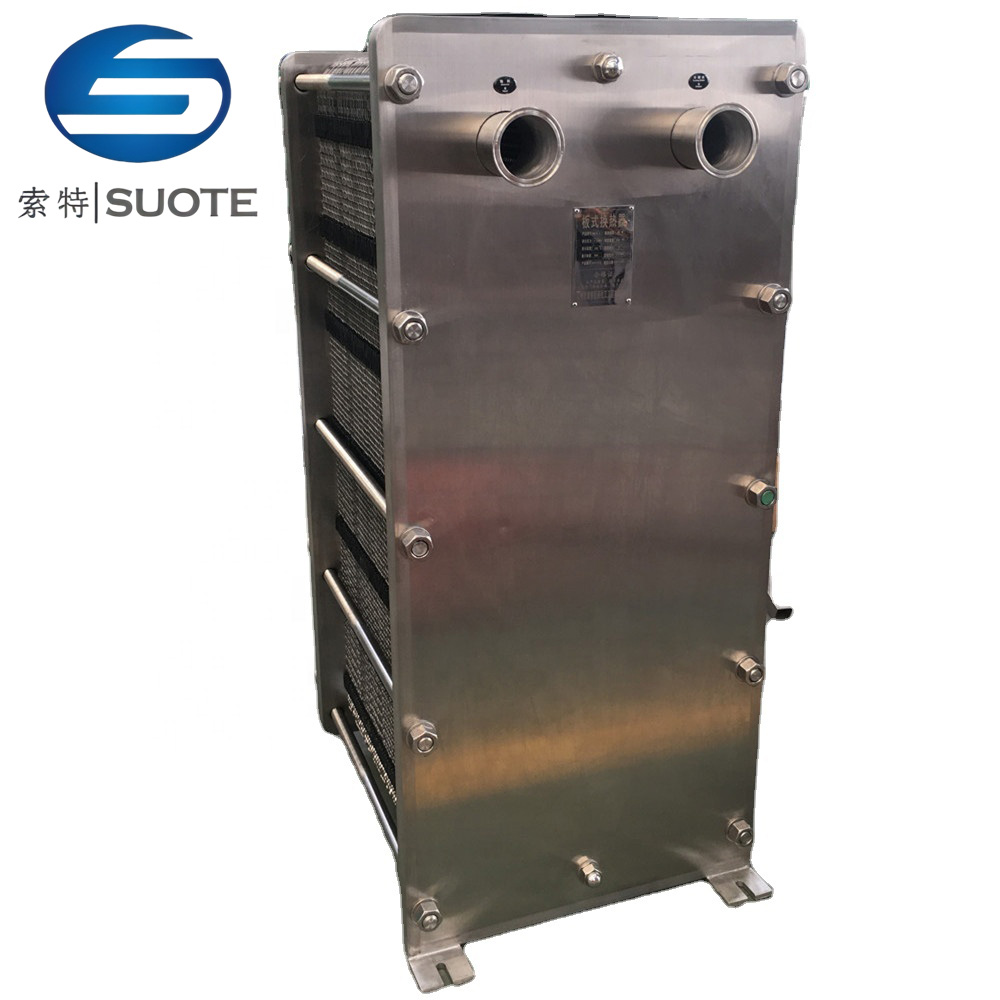

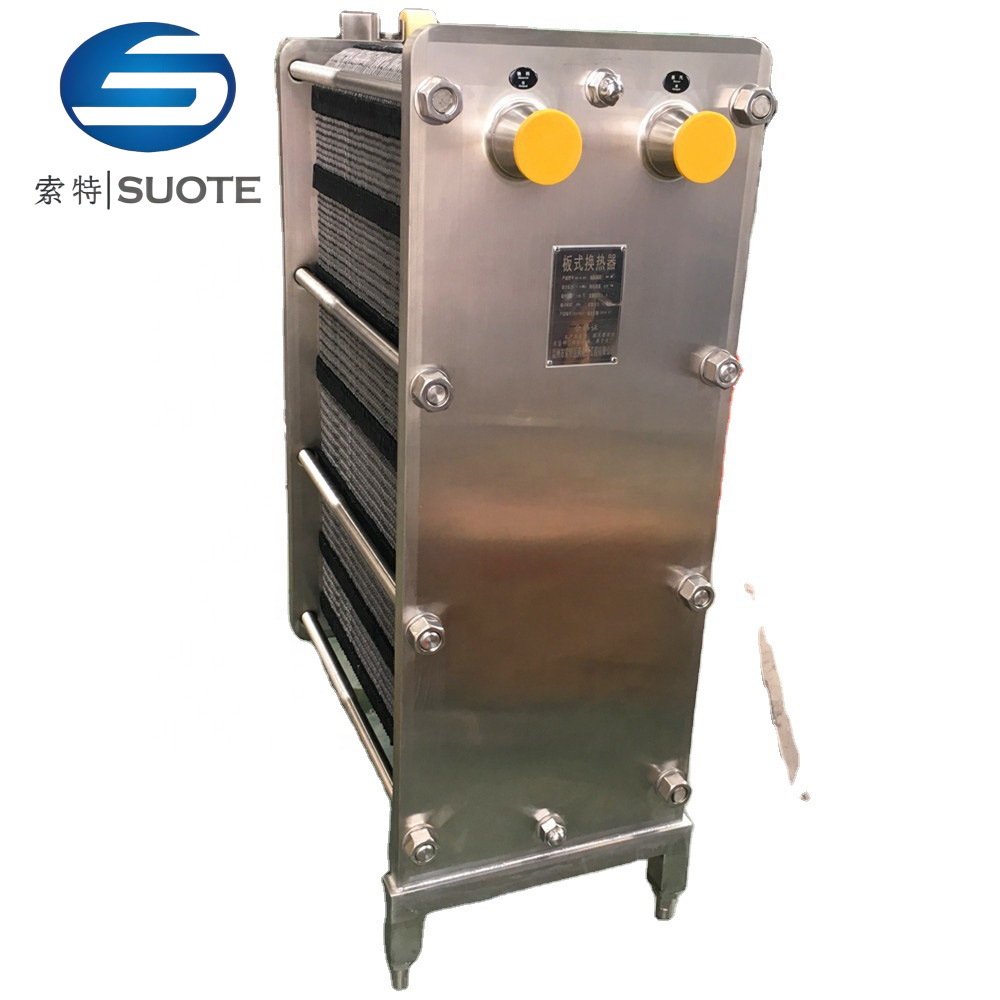

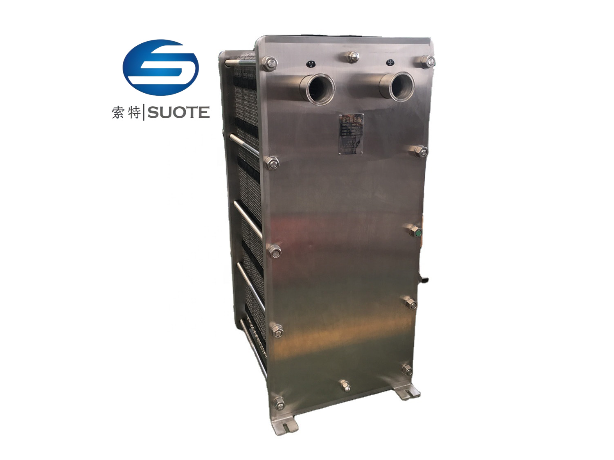

Двойная трубка пластинчатого теплообменника из нержавеющей стали для фармацевтических препаратов
Двухтрубный теплообменник имеет простую и надежную конструкцию, адаптируется, более удобен в очистке, имеет большую емкость, способен выдерживать высокие температуры, высокое давление и т. д., в теплообменнике нет тупиков, не загрязняет окружающую среду, легко чистится, занимает мало места. , прост в установке.
Это зрелая технология, стандартизация теплообменного оборудования. Соответствуйте ВВП требованиям фармацевтической промышленности, фармацевтическая промышленность является идеальным оборудованием для передачи тепла.
Принцип работы
Принцип работы пластинчатого теплообменника основан на передаче тепла между стенками через ряд металлических пластин с определенной гофрированной формой металлических пластин, уложенных друг на друга, образуя тонкий прямоугольный канал, теплообмен через пластину. Этот тип теплообменника состоит из штампованных и фасонных вогнутых и выпуклых пластин из нержавеющей стали. Вогнутые и выпуклые узоры между двумя соседними пластинами совмещены под углом 180 градусов относительно друг друга, образуя шахматные точки контакта, которые при объединении с помощью вакуумной сварки образуют устойчивую к высокому давлению шахматно-проточную структуру пластинчатого теплообменника. Конструкция пластин и канала потока позволяет горячим и холодным жидкостям течь в канале потока с обеих сторон пластин, а теплообмен осуществляется через пластины, чтобы достичь высокоэффективного эффекта теплообмена.
Особенности продукта
01 Импортный теплообменник производства 316L внутри трубы диаметром ∅9,53*1,0 мм.
02 Внутренняя поверхность электрохимической полировки, шероховатость Ra0,2um.
03 Изоляция EPE, внешняя поверхность 304 матовая доска обработки рисунка.
04 Теплообменная способность
- Площадь теплопередачи: 1. 1,5,2,2,5,3 м2
- Максимальное рабочее давление: 1,0 МПа
- Максимальная рабочая температура 150 ℃
- Коэффициент теплопередачи: вода-вода: 1100~1400 Вт/(м2℃)
- Вода-пар: 2300~5700/(м2℃)
Параметр продукта
| Тип | Диаметр соединения (номинальный диаметр), мм | Стандартный максимальный расход м 3 /час | максимальное рабочее давление кг/см 2 G | Максимальное испытательное давление кг/см 2 G | Максимальное время площади теплопередачи, м 3 |
Максимальная ширина
Мм |
Максимальная высота
Мм |
Максимальная длина
Мм |
| M3 | 32 | 14 | 16 | 21 | 3 | 180 | 490 | 700 |
| T5M | 50 | 50 | 16 | 21 | 5 | 245 | 742 | 350 |
| T5B | 50 | 50 | 16 | 21 | 8 | 245 | 742 | 350 |
| M6 | 50 | 58 | 25 | 33 | 37 | 320 | 940 | 1,410 |
| M6M | 50 | 58 | 25 | 33 | 35 | 320 | 930 | 1,610 |
| TL6B | 50/65 | 72 | 25 | 33 | 102 | 33 | 1308 | 1,690 |
| TS6M | 65 | 72 | 25 | 33 | 13 | 410 | 704 | 1,440 |
| T8B | 80 | 110 | 16 | 22.9 | 38 | 416 | 890 | 1,415 |
| T8M | 80 | 110 | 16 | 20.8 | 33 | 416 | 890 | 1,815 |
| M10B | 100 | 190 | 25 | 33 | 100 | 470 | 1084 | 2,400 |
| M10M | 100 | 190 | 25 | 33 | 60 | 470 | 1084 | 2,400 |
| TL10B | 100 | 190 | 30 | 39 | 250 | 480 | 1981 | 3,245 |
| TL10P | 100 | 190 | 30 | 39 | 250 | 480 | 1981 | 3,245 |
| M15B | 150 | 390 | 30 | 39 | 370 | 650 | 1940 | 3,290 |
| M15M | 150 | 390 | 20 | 26 | 230 | 650 | 1940 | 3,290 |
| TL15B | 150 | 440 | 30 | 39 | 990 | 646 | 2752 | 4,208 |
| T20B | 200 | 810 | 30 | 39 | 630 | 780 | 2286 | 3,945 |
| T20P | 200 | 810 | 30 | 39 | 630 | 780 | 2296 | 3,945 |
| T20M | 200 | 810 | 30 | 39 | 510 | 780 | 2333 | 3,945 |
| TS20M | 200 | 700 | 30 | 39 | 85 | 800 | 1435 | 2,750 |
| MX25B | 200/250 | 1,260 | 30 | 39 | 1500 | 920 | 2900 | 3,400 |
| MX25M | 200/250 | 1,260 | 25 | 33 | 1000 | 920 | 2900 | 3,400 |
| TS35P | 300/350 | 2,400 | 25 | 33 | 1200 | 1174 | 2375 | 6,335 |
| T35P | 300/350 | 2,400 | 25 | 33 | 1730 | 1174 | 2875 | 6,335 |
| TL35B | 300/350 | 2,340 | 30 | 39 | 2200 | 1180 | 3218 | 7,560 |
| T45M | 400/450 | 3,600 | 25 | 33 | 2440 | 1430 | 3,572 | 6,400 |
| T5OM | 500 | 4,450 | 25 | 33 | 2872 | 1550 | 4,095 | 7080 |
